Водопровод на даче своими руками: 🚰 как сделать самому, монтаж, прокладка

Водоснабжение и водопровод

Выезжая в бытовку за город, мало кто готов полностью отказаться от благ цивилизации, особенно если речь идет о сантехнике. Согласитесь, важность водоснабжения на дачном участке сложно переоценить.

Вода нужна для полива сада и грядок, а также решения хозяйственных задач. Что уж говорить об использовании бытовых приборов, требующих подключения к водопроводной сети. Для обустройства водоснабжения можно привлечь специалистов или обойтись своими силами.

Чтобы сделать водопровод на даче своими руками, необходимо предварительно определиться с источником воды, выбрать необходимое оборудование и материалы и изучить последовательность работ. Вот вопросы, которые мы помогаем вам решить.

Для лучшего понимания процесса водоснабжения мы проиллюстрировали материал наглядными схемами и фотографиями, дополнили информацию видеофрагментами.

Выбор источника для забора воды

Единство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор обычно не велик. Это может быть централизованный водопровод, колодец или колодец.

Откуда берется вода, зависит не только от ее качества, но и от способов устройства всей водопроводной системы, ее технической сложности и стоимости.

Галерея изображений Фото из Устройство на даче собственного водопровода смягчит многие проблемы, присущие неорганизованной сельской жизни. Водопровод сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации от города в санузлах и душевых Это самый простой и наименее трудозатратный способ получения воды для полива зеленых насаждений и ухода за дачным участком система водоснабжения своими руками поможет без проблем и дополнительных затрат наполнить бассейн и поменять в нем воду при необходимости. Владельцу устроенного на участке водопровода не приходится думать о подаче воды к фонтанам и водопадам. Сельское водоснабжение даст возможность обустроить столько точек водозабора, сколько нужно владельцам. Например, построить тазик на улице для мытья рук и обуви увлечённых садоводов. Рядом с летней кухней или площадкой с мангалом удобно будет устроить отдельный умывальник, чтобы постоянно не носить в дом средства для стирки Организация дачного водопровода для комфорта Подача воды для обогрева оборудования летних душевых Вода для уход за растениями и территорией Наполнение чаши на участок Бассейн для купания Эффективный ландшафтный дизайн Водоразборная точка на улице перед входом в дачу Сантехника для летней кухни

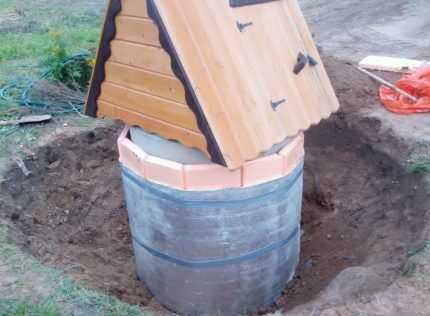

Вариант 1. Водопровод из колодца

Самый простой «дедовский» способ — вырыть колодец. Его глубина зависит от залегания водоносного горизонта – как правило, до 10 – 20 метров. Конечно, использовать такую ​​воду можно только при наличии установленных фильтров. Колодезная вода часто загрязнена нитратами и тяжелыми металлами.

Колодец должен быть утеплен. Делают это на глубину, превышающую отметку сезонного промерзания в регионе на 20 см. В них используется пенопласт, который покрывает всю надземную часть. Ими также утепляют трубу, соединяющую скважину с насосным оборудованием

Вариант №2 скважина на воду

Оптимальный вариант – обустроить колодец. Здесь без специального оборудования не обойтись – лопатой скважину не пробуришь. Самым большим преимуществом такого источника водоснабжения является чистота воды.

Глубина колодца для частного дома начинается от 15 м. При такой глубине вода не загрязняется нитратными удобрениями, бытовыми стоками и другими сельскохозяйственными отходами.

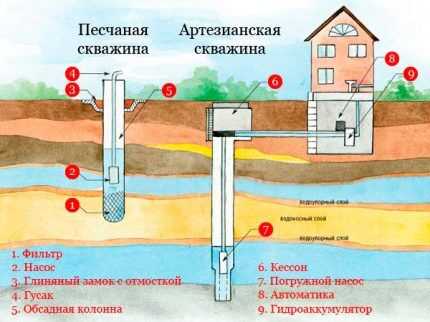

Колодец

Важно учитывать наличие в воде железа или сероводорода. При наличии таких примесей воду можно использовать только в том случае, если она хорошо отфильтрована

бурение колодца обойдется намного дороже, чем рытье колодца, да и содержать его непросто: постоянная чистка, профилактика, промывка. А вот 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченный расход чистой и пресной воды.

Вариант №3. Подключаем к центральному водопроводу

Если рядом с вашим участком есть централизованный водопровод, вы можете подключиться к нему. Среди преимуществ этого варианта – постоянный напор и очистка воды. Но на практике давление часто не соответствует нормам, а о чистоте и говорить нечего.

Кроме того, просто подключить трубопровод у вас не получится – это незаконно. Необходимо написать заявление в гидротехническую станцию, предоставить план участка со всеми коммуникациями, подготовить проектную документацию и получить разрешение санэпидемстанции. Вся процедура растягивается на несколько месяцев и стоит копейки.

Место для привязки в трубопроводе

Подключить установку к центральному водоснабжению должен сантехник из водоканала, имеющий разрешение на такие работы. Несанкционированное использование воды запрещено

Бесконтрольно использовать такую ​​воду также нельзя, за каждый использованный кубометр приходится платить по установленной цене. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают выбор в пользу бурения скважины на участке.

Зимняя или летняя сантехника?

В зависимости от цикличности использования существует два варианта водопроводной системы:

  • всепогодный (зимний);
  • упрощенный (летний).

Если ваш участок используется исключительно в летний сезон, то есть с весны до осени, просто нет смысла тратиться на дорогостоящий капитальный водопровод. В этом случае может быть два варианта – разборный водопровод и стационарный.

Летний разборный водопровод

После окончания летнего сезона шланги разборного водопровода снимают, оставляя только точки водозабора. Вы можете присоединиться к ним снова в следующем году

Первый очень практичен, потому что в конце сезона все шланги можно снять и убрать на хранение. Так они не портятся от холода и служат дольше. Для прокладки такого водопровода даже лопату использовать не нужно – все коммуникации проходят по поверхности.

Приходится немного потрудиться при прокладке стационарного летнего водопровода. Он также не предполагает наличия и монтажа сложного оборудования, а отличается тем, что трубы находятся под землей и на зиму не убираются. Разборные краны выведены в нужных местах.

Главное условие – полностью слить воду из системы на зиму, чтобы замерзшая вода не прорвала трубы при отрицательных температурах.

Галерея изображений Фото из Летний водопровод не заглубляется в землю ниже глубины сезонного промерзания. Он устроен так, чтобы воду можно было легко слить из системы или даже демонтировать перед зимой. Наземная система водоснабжения обычно имеет несколько точек водозабора, расположенных в местах, удобных для подсоединения шлангов. Для автоматизации работы водопровода он оснащен гидроаккумулятором и реле давления. Если забор воды осуществляется насосной станцией, указанные элементы автоматики уже включены в состав Летнего водопровода, проложенного открыто по земле, если нет опасения хищения и вандализма опасения того, что трубопровод может быть кем-то поврежден, закладывается в землю в 40 – 50 см от дневной поверхности дорожки там, где на них практически невозможно ступить

Летнего запаса воды будет вполне достаточно для основных бытовых и сельскохозяйственных нужд размером с дачный участок. Но если вы привыкли к комфорту, используете дачу как место для отдыха и хотите пользоваться водой так же, как дома, в городе, то лучше сделать на даче зимний вариант водопровода.

Зимний водопровод представляет собой гораздо более сложную систему. Необходимо учитывать все – от естественного уклона местности до глубины промерзания грунта. Убедитесь, что у вас есть насос для создания давления воды. Одним словом, летний водопровод зимнего типа ничем не отличается от частного квартирного водопровода.

Галерея изображений Фото из Наружные ответвления зимнего водопровода прокладывают ниже глубины сезонного промерзания грунта. Система обычно менее разветвленная и включает один внешний отвод. Оборудование автоматизированной системы водоснабжения размещено в утепленном кессоне, заглубленном ниже глубины промерзания. Если нет возможности обустроить кессон на улице, оборудование устанавливается в отапливаемых помещениях в доме Нюансы прокладки зимнего водопровода Оборудование в утепленном кессоне Гидроаккумулятор и фильтры на кухне Внутренняя разводка наземного водопровода

Узел типичной водопроводной системы

Сантехнические работы на даче состоят из нескольких элементов:

  • насосное оборудование;
  • трубы и фитинги;
  • реле давления и манометр;
  • гидроаккумулятор;
  • дренажное устройство.

Помимо вышеперечисленного, в систему могут входить и другие элементы, например, накопительный бак, фильтры или нагреватели. Некоторые компоненты могут быть объединены в один комплекс, например, насосная станция.

Поднять воду из скважины – выбор насоса

Подача воды осуществляется из колодца или колодца с помощью насоса. Выбор насоса – одна из важнейших задач при планировании водоснабжения дачного участка.

Выбор насоса зависит от:

  • глубина колодца или колодца;
  • объем потребления;
  • продуктивность самой скважины (дебет);
  • диаметр скважины;
  • водяное давление;
  • финансовая составляющая.

Некоторые из этих параметров невозможно рассчитать точно, делается приблизительная оценка. Для этого лучше проконсультироваться с опытным мастером, чтобы не наделать ошибок.

Существует два типа насосов:

  • погружной;
  • флот.

Поверхностный вариант используется только для откачки воды из скважины. Его можно разместить на поверхности или внутри скважины, но остаться на плаву. Максимальная глубина, для которой подходит поверхностный насос, составляет 8 м.

Если ваша скважина более глубокая или это скважина, то этот тип насоса не рассматривается.

Поверхностный насос

Насосная станция объединяет несколько элементов: гидроаккумулятор, манометр, реле давления и сам насос

Для скважин выбирают погружные насосы, не боящиеся воды. К их преимуществам можно отнести низкое энергопотребление и тихую работу при высоком уровне производительности.

Различают 2 вида погружных насосов в зависимости от типа действия:

  • центробежный;
  • вибрирующий.

Центробежные насосы перекачивают жидкость с помощью лопастей. Под действием центробежной силы, возникающей в результате вращения лопастей, вода поступает в трубопровод и движется по нему.

Эти модели пользуются наибольшей популярностью, так как центробежные насосы сочетают в себе: надежность, высокую производительность и доступную стоимость.

Погружной скважинный насос

Погружной насос имеет форму узкой длинной капсулы. Помещается в колодец, в толщу воды на глубину, указанную производителем

Вибрационные насосы имеют в своей структуре мелкопористую мембрану. Жидкость перекачивается в результате возникновения перепада давления от деформации мембраны.

Такой насос требует более тщательного обслуживания, мембрана может загрязниться и выйти из строя. Устранить такую ​​поломку можно, но ремонт или замена обойдутся дорого.

Какие трубы подходят для наземного водоснабжения

Вода подается в дом и для хозяйственных нужд по трубопроводу. Чаще всего используются трубы диаметром 1 или ¾ дюйма.

Из современных материалов для водоснабжения участка подходят:

  • полипропилен;
  • полиэтиленовая труба.

Каждый из вариантов имеет свои преимущества и недостатки. Поэтому полипропиленовые трубы дороже полиэтиленовых. Чтобы их соединить, нужно обзавестись специальным инструментом – паяльником или сварочным аппаратом для труб.

Но с другой стороны, можно не покупать паяльник, а арендовать его на время монтажа, но экономия на соединительной арматуре существенная, особенно если разводка трубопровода предполагает множество ответвлений.

Полипропиленовая труба

И полиэтиленовая труба высокого давления, и полипропиленовая труба отлично справляются со своей задачей. Они не подвержены коррозии

Полиэтиленовые трубы дешевле, но для их соединения нужно покупать металлические элементы, которые в сумме стоят больше, чем весь трубопровод. Да и гарантировать полностью герметичное соединение, как при работе с паяльником и полипропиленовой трубой, невозможно. Стыки – слабое место полиэтиленовой сантехники.

Чтобы зимний водопровод не пострадал от низких температур и не замерз, необходимо позаботиться об утеплении трубопровода. Современное решение – специальные трубчатые «чехлы» из вспененного полипропилена. Такое простое решение может защитить ваши трубы от замерзания и растрескивания.

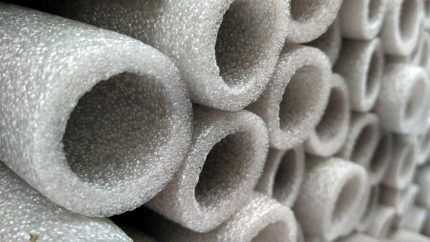

Изоляция для пластиковых труб

Утеплитель продается разного диаметра, в соответствии с диаметром пластиковых труб. Его необходимо надеть до подсоединения труб

Еще одним вариантом изоляции является нагревательный кабель. Прокладывается параллельно трубопроводу по всей его длине. В холодное время года кабель согревает трубы и предотвращает их замерзание. Но, конечно, есть затраты на электроэнергию, чтобы обеспечить постоянное отопление.

Складные и запорные клапаны

Водоснабжение также имеет большое значение. От ее качества зависит надежность всей системы. Обычные смесители можно установить на дачной кухне, в ванной или ванне, но для наружной установки они не подходят.

Снаружи лучше установить гораздо более надежные и практичные краны с большими валами или бронзовыми задвижками.

Вводно-распределительный блок размещают на поверхности, например в прачечной или специально отведенном для него месте в доме. Он включает в себя набор клапанов, перекрывающих определенные ветви системы, устройство для измерения, контроля и регулирования давления.

Контроль давления в системе

Для комфортного использования давление в системе должно быть постоянным. Нормальный показатель – от 2,5 до 4 атмосфер. Не допускаются как слишком низкие, так и слишком высокие показатели. Для контроля этого параметра система оснащена специальным комплексом – реле давления и гидроаккумулятором.

Система контроля давления в системе

Такая система защитит водопровод от гидроударов в случае резкого повышения давления. Если слишком много, система выключится

Аккумулятор представляет собой емкость, которая заполняется водой из системы. Реле установлено за гидробаком. Это устройство измеряет давление воды в системе.

При достижении максимально допустимой отметки насос отключается, а подача воды из бака аккумуляторной батареи продолжается. Когда давление стабилизируется, реле снова запускает насос и наполняет бак.

Еще одним важным приспособлением для грамотного монтажа водопровода на даче является отсутствие датчика воды – сухого реле. Он отключит систему, когда по какой-либо причине в скважине будет слишком мало воды, и предотвратит перегрев и поломку насоса.

Накопительный бак для давления воды

Давление в системе водоснабжения страны подается с помощью водяного бака. Как правило, его роль выполняет пластиковая бочка большого объема, которая располагается на возвышенности. Если есть место на чердаке – его туда помещают.

Если у вас мансардный этаж вместо чердака, бочку с водой можно разместить на специально построенной башне или переходе.

Если бак ставится в неотапливаемом помещении, а зимой планируется периодическое пребывание на даче, об утеплении следует позаботиться отдельно. Это может быть защитная конструкция, утепленная пенопластом или минеральной ватой.

Самое главное внимательно следить за тем, чтобы бак был герметичен. В противном случае частицы утеплителя, а также пыль и мусор могут попасть в питьевую воду и загрязнить ее.

Галерея изображений Фото из Накопительный бак в системе водоснабжения дачи, не оборудованной устройствами для работы в автоматическом режиме, играет несколько важных ролей. Резервуар действует как емкость для создания запаса воды. В него закачивается столько, сколько можно использовать в сутки, чтобы вода не цвела и не застаивалась.Работа наземной системы делает работу небольшой водонапорной башни, особенно если она поднята на эстакаде или хотя бы на кирпичных столбах. Традиционный накопительный бак для подготовки воды для последующего полива. Старая ванна служит устоявшейся традицией

Сливной клапан для консервации системы

Бывают ситуации, когда систему водоснабжения необходимо сохранить, например, при длительном отъезде или ремонте. В таких случаях вся вода должна быть слита из системы. Для этого сразу после насоса, то есть в самой нижней точке системы, устанавливается сливной кран.

Если выключить насос и открыть вентиль, вода начнет двигаться по трубопроводу в обратном направлении из-за уклона. Иногда делают иначе и устанавливают обратный клапан и перепускной трубопровод – байпас. Эта схема используется при использовании воды из глубоких колодцев и колодцев.

Как организовать канализацию для водоотведения?

Поскольку центральной канализации в дачных домах практически нет, необходимо позаботиться об индивидуальном решении отвода сточных вод и жидких бытовых отходов. По старинке можно выкопать канализацию, но это не соответствует санитарно-бытовым нормам. Да и чистить такую ​​дырку нужно часто.

Канализация на даче

В основе конструкции септика лежит принцип очистки сточных вод в несколько стадий. Чтобы септик функционировал должным образом, все камеры, кроме последней, должны быть полностью герметичны

Современным решением является использование септика. Самый простой и распространенный способ – септик с 2-3 бетонными кольцами. Хотя есть и более продвинутые технологии, например еврокуб.

Задача септика – отделить твердую составляющую в сточных водах, а относительно чистую жидкую отвести обратно в грунт. Благодаря такой системе одним звонком из канализации можно обойтись несколько лет.

Пошаговое руководство по установке

Чтобы самостоятельно построить водопровод на даче, нужно провести подготовительные работы: составить план, подготовить инструменты и материалы. Только после тщательной подготовки можно приступать к прокладке трубопровода, подключению и монтажу внутренней проводки.

Шаг 1. Разработайте план действий

Начать нужно с составления подробного плана. Если схема планируется сложная, без помощи профессионала не обойтись, ведь сантехника дело ответственное.

Если вы решили сделать это самостоятельно, подготовьте всю информацию:

  • глубина промерзания почвы в вашем районе;
  • глубина залегания грунтовых вод;
  • рельефный уклон;
  • план существующих коммуникаций с указанием точек водозабора;
  • план участка со всеми постройками;
  • количество точек потребления (водоснабжение дома, санузла, полив огорода, наполнение бассейна и так далее).

Сначала нарисуйте подробную схему в масштабе. В дополнение к обычному плану участка начертите профиль трубопровода и изометрический план. Так можно учесть уклон при прокладке водопровода на даче.

С таким чертежом несложно подсчитать количество труб и фитингов. Никогда не покупайте материал впритык, делайте небольшую наценку – около 10% от суммы.

Схема подключения поверхностного насоса

Необходимо подробно описать все соединительные элементы и фурнитуру, которые будут использоваться. Так вы не просто забудете что-то купить, но и не ошибетесь при установке (+)

Глубина промерзания – одна из важнейших характеристик. Это зависит от того, насколько глубоко должны быть проложены трубы. Обратите внимание, что глубина трубопровода должна быть не менее чем на 20 см больше глубины промерзания грунта в самой низкой точке участка.

Галерея изображений Фото из Сельскую жизнь можно улучшить, построив систему водоснабжения с автоматической откачкой воды. В конструкции лучше использовать трубы из сшитого ПНД Ø 25 мм с соответствующими их диаметру фитингами. Колодец может служить автономным источником для организации наземного водоснабжения, но чаще всего выбирают колодец. Ее не нужно регулярно откачивать и можно просто поднять воду ведром при выключенном свете.Если вы планируете откачивать воду для использования в качестве питьевой воды, необходимо приобрести трубы соответствующей категории. Существует несколько вариантов откачки воды из скважины: вибрационный насос типа «Малыш», дренажный или насосная станция. Если вы пользуетесь станцией, нет необходимости покупать устройство автоматики, какая бы чистая вода из природного источника не работала, она должна быть очищенной. Его будут выполнять угольные и мембранные фильтры.Для автоматизации работы насоса без гидробака с реле давления можно установить блок автоматики. Заодно защитит от “сухого хода”, чего реле сделать не сможет

Шаг 2. Подготовка необходимых инструментов

Когда схема готова, материалы рассчитаны, нужно позаботиться о необходимых инструментах. Предположим, у вас уже есть колодец или колодец, поэтому вы можете пропустить этап до их подразделения.

Инструменты для монтажа зимней сантехники на даче:

  • разочаровать;
  • гаечный ключ;
  • газовый ключ;
  • сварочный аппарат для труб – «утюг» (при использовании полипропилена);
  • рулетка;
  • труборез;
  • ножовка;
  • нож;
  • пистолет для силикона и герметика.

Такого набора будет достаточно для копательных и сантехнических работ.

Набор сантехнических инструментов

Вы можете купить готовый комплект сантехники, в который входят все основные инструменты для прокладки сантехники. Но измерительные инструменты все равно придется приобретать отдельно, и на качестве лучше не экономить

Если вы планируете выполнять электромонтажные работы своими руками, вам необходимо расширить свой набор инструментов отверткой, тестером, кусачками и другими инструментами электрика.

Шаг №3 Блок водоснабжения

Чтобы правильно организовать свою работу, нужно знать правильный порядок:

  1. Выполнить земляные работы. Вооружившись лопатой, сделайте траншеи по всей длине водопровода согласно плану.
  2. Позаботьтесь о мощности насоса. Необходимо выкопать отдельную траншею, проложить электрический кабель и смонтировать розетку для подключения к насосу.
  3. Установите насос. В зависимости от типа может располагаться снаружи или заглубляться в колодец;
  4. Подключить к насосу оборудование: реле давления, манометр и аккумулятор. Затем прикрепите трубу, ведущую к точкам потребления.
  5. Установите сливной клапан для возможной консервации системы.
  6. Установите систему труб вдоль дна траншеи. Не забудьте на этом этапе утеплить трубы.
  7. Снимите внешние точки забора воды.
  8. Подключите систему и проверьте работу. Особое внимание уделяется стыкам труб, а также местам подключения оборудования.
  9. Засыпать траншею. Этот этап пройден, если система стабильна и нет утечек.
  10. Установить внутреннюю сантехнику. Пластиковые трубы не ржавеют, поэтому их можно утапливать в стены. Установите все краны, сантехнику, системы фильтрации и водонагреватели.

Колодезная вода должна быть очищена. Лучше всего это делать с помощью проточных фильтров или систем обратного осмоса. Последний обеспечивает полную очистку от всех примесей на молекулярном уровне, но затраты на установку и обслуживание на порядок выше.

Шаг №4 Выбор устройства для нагрева воды

Для нагрева воды на даче можно использовать водонагреватели проточного типа (газовые или электрические) и накопительного типа (бойлерные).

Гейзеры – очень практичны, вода нагревается в неограниченном количестве, быстро и эффективно. Да, вы можете сэкономить электроэнергию. Но, во-первых, газопровод на даче – явление редкое, и подключать колонку к газовому баллону нет смысла, а во-вторых, монтаж колонки должен производить только квалифицированный газовщик.

Электрический котел

Объем бойлера зависит от количества человек, которые будут пользоваться горячей водой. Если вы моете только руки или посуду, то 50-литрового агрегата будет достаточно, а вот для принятия душа необходимо установить как минимум 80-литровый бак

Электронагреватели можно устанавливать и демонтировать в любое время, в этом их преимущество. Однако по скорости нагрева они уступают газовым проточным колонкам.

Электрический котел – лучший вариант для использования на даче. Горячая вода есть всегда, она дешевая и ее может установить любой новичок.

Выводы и полезное видео по теме

Чтобы понять, как проложить сантехнику на даче, посмотрите эти наглядные видео-уроки. Из них вы узнаете, как установить систему водоснабжения из колодца, скважины на воду, а также как сделать летний вариант водопровода на даче.

Видео обзор прокладки водопровода поверхностным насосом из скважины:

Инструкция по устройству наземного водопровода летнего типа:

А это инструкция по подключению всего оборудования – реле давления, реле сухого хода и так далее:

Если вы будете следовать всем нашим рекомендациям, вы сможете установить водопровод на даче без привлечения профессионалов.

Вы пытаетесь обустроить наземный водопровод самостоятельно, или у вас есть успешный опыт реализации водопровода? Или, может быть, вы не согласны с изложенным материалом? Ждем ваших комментариев и вопросов. Контактную форму можно найти ниже.
