Трубы из сшитого полиэтилена — какие бывают

PEX  — это технологическое название труб из сшитого полиэтилена. Чтобы полиэтилен стал намного более устойчивый к повышенным температурам и увеличилась прочность, его обрабатывают под высоким давлением. Тем самым образуются дополнительные молекулярные связи. Этот метод носит название «сшивной».

Выбирая такие трубы нужно учитывать степень сшивания. На рынке представлены разные варианты в диапазоне от 65% и до 80%. Это считается стандартом. Способ сшивания определяет долговечность, ряд технических характеристик и, конечно же, стоимость.

По степени сшивания различают 3 наиболее распространенных способа:

  1. Пероксидный (PE-Xa) — нагревают с добавлением пероксидов. Степень сшивания самая высокая — 85%.
  2. Силановый (PE-Xb) — в этом случае вводят силан + катализатор. Степень от 65%.
  3. Электронная (PE-Xc) — бомбардировка электронами. Степень 60%.

Подробнее про сшивку описано в Википедии. Виды труб из сшитого полиэтилена

На рынке представлены различные марки рех труб. К наиболее популярным относятся следующие производители:

  1. REHAU (Германия) — PE-Xa полиэтилен. Имеет красный цвет с наружным антидиффузионным покрытием RAUTHERM S.
  2. UNIDELTA (Италия) — Multiterm PE-Xb. С внутренним защитным слоем EVOH.
  3. TECEflex (Германия) — PE-MDXc, также имеет защитный слой EVOH. Снаружи он защищен от физических повреждений. Подходит для отопления стен и пола.

Помимо вышеуказанных производителей на рынке присутствуют и другие игроки, такие как Uponor, ICMA, Valtec, Wirsbo, Golan, KAN. Но покупать трубу для теплого пола лучше у популярных фирм, которые проверены опытом других.

Критерии выбора труб для теплого пола

Водяные теплые полы сложнее в монтаже, чем электрические, зато гораздо экономичнее. Главное — правильно спроектировать систему, подобрать наилучшие материалы и грамотно провести монтаж.

Современный стройрынок обширен, в ассортименте множество видов труб, которые можно использовать для монтажа систем отопления.

Выбирая, нужно учитывать такие факторы:

  • прочность и долговечность;
  • теплопроводность;
  • эксплуатационные характеристики;
  • особенности монтажа;
  • соотношение цена-качество;
  • репутация производителя.

Материалы для изготовления труб используются самые разнообразные. Популярны бюджетные металлопластиковые, полипропиленовые изделия и более дорогие медные. Внешний диаметр труб составляет обычно 16-18 мм.

Подбирать следует трубы, предназначенные для отопления, а не для водоснабжения. Что касается торговых марок, то стоит доверять проверенным брендам с хорошей репутацией. При этом важно покупать оригинальную продукцию, проверять у продавцов наличие сертификатов, чтобы не приобрести подделку.

Трубы каких производителей лучше для теплого пола? Был проведен тест на прочность:

Характеристики труб из сшитого полиэтилена: преимущества и недостатки

Труба для тёплого пола из сшитого полиэтилена изготавливается из прочного материала, производимого по новейшим технологиям. Сшиваются в нём не трубы и не их части, а составляющие материал молекулы. Получающаяся в результате 3-ёхмерная сетка способствует приобретению материалом новых положительных свойств.

Трубы изготавливают по различным технологиям, но общее обозначение подобной продукции — РЕ-Х. Способ производства можно установить по четвёртой букве.

  1. РЕ-Ха – сырьё нагревается с добавлением пероксидов. Наиболее оптимальный выбор при обустройстве тёплых полов;
  2. PE-Xb – данный ПЭ получается в результате обработки сырья влагой с применением катализаторов и имплантированным в материал силаном;
  3. PE-Xc – молекулы исходного полимера бомбардируются электронами;
  4. PE-Xd – достаточно редкая версия, получаемая с использованием, так называемой, азотной технологии.

У такого товара, как труба из сшитого полиэтилена для тёплого пола, характеристики во многом определяются именно технологией изготовления.

Главное преимущество труб РЕ-Х, это высочайшая прочность, заложенная в материал на уровне молекулярных связей. Эксплуатационные характеристики изделий, выполненных по рассматриваемым технологиям, наиболее оптимальны для обустройства тёплого пола и систем ГВС.

Этот материал не боится наиболее распространённых в производстве растворителей (бензин, толуол, трихлорэтиллен и т.п.)

Рассматриваемые изделия отлично противостоят замораживанию и сохраняют целостность даже в тех местах, где установлены фитинги. Трубы горят при температуре свыше 400° С. При этом канцерогены в атмосферу не выделяются.

К недостаткам относят следующие свойства:

  • Материал недостаточно гибкий, поэтому при монтаже труба не держит форму. Требуется её фиксация. Не рекомендуется для использования в помещениях малой площади для тёплого пола.
  • Высокая проницаемость для кислорода, активирующая коррозию металлических элементов системы. Требует антидиффузионной защитной обработки.
  • Контакт с органическими соединениями, относящимися к труднолетучим, вызывает набухание стенок труб.

Конструкция полиэтиленовой трубы

Полиэтиленовый контур — конструкция из нескольких слоёв с армирующей прослойкой. Армирование увеличивает прочность изделия, снижает степень его расширения и смягчает скачки давления внутри.

Фото — Конструкция трубы PEX

Армирующей прокладкой может выступать полипропилен, стекловолокно, алюминиевая фольга или листы. При соединении нескольких труб, необходимо осуществлять зачистку данного слоя на 1 см.

Важно знать! Стоит заметить, что для конструкций тёплого пола чаще используется контур без армирования.

Кроме этого, сшитый полиэтилен имеет «кислородный барьер» — антидиффузную защиту. Данный слой присутствует во всех изделиях PEX. Если его нет, то происходит проникновение кислорода вглубь, что приводит хоть и к медленному, но разрушению изделия.

Есть несколько видов сшитого полиэтилена, которые используются при изготовлении труб для тёплого пола:

  1. PEX-а — в его производстве применяется перекись водорода. Сшивка пероксидом придаёт прочность и эластичность. Такие трубы отличаются самой лучшей молекулярной памятью.
  2. PEX-b — чтобы прошивать полиэтилен, используется силан, он скрепляется до 80% молекул. Контуры по прочности равны виду PEX-а, но менее эластичны и хуже держат форму.
  3. PEX-c — сшивка производится под воздействием радиоактивного излучения. Трубы менее гибкие, вследствие чего при монтаже могут образовываться заломы. Устраняются с помощью муфты.
  4. PEX-d — для сшивки используется азот, но технология сложная и редко применяемая.

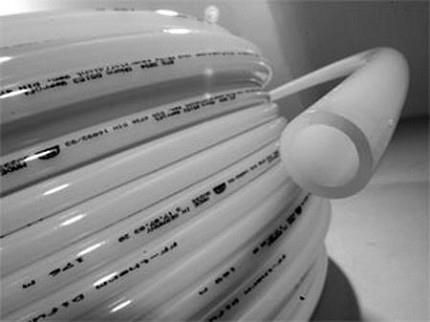

Трубы из сшитого полиэтилена

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут., что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)



На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

  1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
  2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)
  3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

  4. SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
  5. Valtec PЕ-Xb EVOH  Россия-Китай (применение до 4 класса эксплуатации)

Сшитый полиэтилен или металлопластик для теплого пола

В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.

Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

    Характеристики и свойства этих двух типов очень похожи:
  • соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
  • процесс монтирования не занимает долгого времени;
  • оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.

Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен.

Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.

    Этому предшествовали две проблемы:
  1. появление некачественного поддельно материала;
  2. протечки на месте стыковки.

В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.

Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.

Газовый котел
При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

труба из сшитого полиэтилена для водяного теплого пола

PEX-трубы отличаются особой мягкостью и эластичностью. Они износостойки и прочны. Поставляются в больших бухтах до 600 метров. За счет этого, их можно укладывать единой линией без спайки и дополнительных креплений, что устраняет риск утечки или механических повреждений при монтаже. Долговечны – срок службы до 50 лет. Обладают высокой температурной устойчивостью без потери срока службы. Выдерживают температуру до +95°C. Кроме того, такую трубу можно заливать бетоном. Единственный минус – из-за своей эластичности их необходимо фиксировать к полу дополнительными хомутами чтобы избежать размотки. Если отвечать на вопрос какая труба для водяного теплого пола лучше или оптимальна в плане цены и качества, то здесь будет лидером сшитый полиэтилен.

Используется два вида PEX-труб:

PEX-A (пероксидная сшивка). Технология, которая применяется при сшивании этого типа полиэтиленовых труб обеспечивает равномерную и высокую степень сшивки, что приводит к уникальным по прочности качествам. Это делает трубу долговечной, особенно в местах соединения с фитингами. PEX-A экологически чистый материал.

PEX-B (силанольная сшивка). Менее затратный метод сшивки. В отличии от PEX-A, после экструзии степень сшивки не превышает 15%, что требует дополнительной термической обработки на высокой температуре для увеличения степени сшивки. Является менее экологичным материалом. Стоимость PEX-B ниже стоимости PEX-A.

Параметры сшитого и термостойкого полиэтилена

Сделанные из пластика PE-X трубопроводы производятся двух разновидностей – 3 и 5-слойные. Разница заключается в местонахождении антидиффузионного барьера – в первом случае непроницаемый полимер EVOH служит внешней оболочкой трубы, во втором – заложен внутрь стенки и приклеен с обеих сторон к полиэтилену. Внешний окрас – коричневый, серебристый, красный.

Конструкция трубопроводов PEX

У пользователей нередко возникает вопрос, какие полиэтиленовые трубы лучше взять на подогрев пола — PE-X или PE-RT, чем они отличаются. Отвечаем:

  • молекулярная решетка пластика PE-X сшивается 3 способами, отсюда три типа полиэтилена – A, B и C;
  • с точки зрения монтажа и эксплуатации отопления, трубы из PE-X / A не отличаются от PE-X типов B и C;
  • материал повышенной термостойкости PE-RT делается из обычного полиэтилена по более дешевой технологии – сложная молекула полимера модифицируется с помощью ответвлений;
  • PE-RT проигрывает PE-X по долговечности, прочности и термической устойчивости;
  • «ПЕКС» существенно дороже PE-RT, примерно на 20—40%;
  • трубные стенки «ПЕРТ» лишены антидиффузионного барьера, поэтому теплоноситель напитывается кислородом со скоростью не менее 0.1 г/м³•сут. (на открытом воздухе);
  • материал PE-RT термопластичен, трубопровод можно многократно расплавлять и сваривать без потери свойств.

Справка. Стоимость трубы Valtec 16 х 2 мм из сшитого полиэтилена составляет 51 руб. за метр (около 0.8 у. е.). Изделие аналогичного диаметра из термостабильного пластика PE-RT стоит 33 руб./1 м. п. (0.5 у. е.).

PE-RT в бухте для системы отопления

Пластиковая система PE-RT не содержит кислородозащитного барьера

Перейдем к нашему списку требований:

  1. Труба для теплого водяного пола «ПЕКС» и «ПЕРТ» имеет одинаковую теплопроводность — 0.38 Вт/(м•°С). Рассчитаем термическое сопротивление стенок толщиной 2 мм: R = 0.002 / 0.38 ≈ 0.005 м²•°С/Вт — почти в 3 раза ниже, чем у ППР. То есть, полиэтиленовые контуры гораздо лучше передают тепло стяжке.
  2. Эквивалентная шероховатость поверхности – 0.007 мм – отличный показатель гладкости труб.
  3. Нагревшись на 50 °С, 100-метровый свободный участок трубопровода «ПЕКС» удлинится на целых 100 см. Но благодаря эластичности и некоторым приемам монтажа расширение внутри бетонной плиты спокойно компенсируется материалом.
  4. Максимальная рабочая температура материала PE-X составляет 90 °С, PE-RT — 80 градусов, кратковременно допустимая – 95 и 90 °С соответственно. Эксплуатационное давление теплоносителя – 6…10 Бар в зависимости от степени нагрева. Параметры удовлетворяют требованиям к водяным контурам отопления.

Слабое место полиэтиленовых систем – кислородопроницаемость. Оснащенный барьером «ПЕКС» пропускает менее 0.1 г/м³ в сутки, «ПЕРТ» — гораздо больше. Но поскольку трубы замоноличиваются цементно-песчаным раствором, доступ воздуха существенно ограничивается, проникновение кислорода сводится к минимуму.

Полиэтилены имеют двоякое свойство – молекулярную память, заставляющую трубопровод выгибаться к первоначальной форме бухты. Особенность усложняет крепление греющих петель к теплоизоляции пола – если трубу не провернуть вокруг собственной оси, концы станут задираться кверху. Как бороться с описанным явлением, смотрите на видео нашего эксперта.

Положительный эффект молекулярной памяти – способность к восстановлению после излома. Место повреждения достаточно распрямить и подогреть строительным феном – пластик примет прежнюю форму, не потеряв эластичности и прочности.

Какие бывают сложности и ошибки?

При монтаже полиэтиленовых труб не редки случаи залома изделия. Продолжать укладывать такой контур нельзя, его следует заменить, так как со временем он даст течь.

Запрещено делать обжатие пресс-фитингов повторно, поэтому следует приложить максимум усилий при сжатии рукояток. Кроме того, все заусенцы нужно обязательно удалить.

Оптимальный диаметр трубной арматуры

При выборе сечения контура необходимо учитывать протяженность отопительной ветки и показатель теплоотдачи материала. Чаще всего используется прокат диаметром 16, 20, 25 мм.

Нюансы определения оптимального типоразмера:

  • с уменьшением диаметра растет гидросопротивление, а интенсивность теплообмена снижается;
  • увеличение сечения трубопровода должно сопровождаться наращиванием толщины стяжки – это приводит к поднятию уровня пола и возрастанию нагрузки на перекрытие.

При несоответствии параметров длины и диаметра греющего контура, гидравлическое сопротивление может превзойти технические возможности  насосного оборудования.

Выбор диаметра труб
В таблице приведены рекомендуемые предельные значения протяженности змеевика и сечения труб. Если длины недостаточно для покрытия всей площади, то необходимо обустраивать несколько отопительных веток

Следует учесть и теплопроводность материалов. При укладке змеевика из меди или металлопластика допустимо использование трубной арматуры малого диаметра – 14, 16 мм. Монтаж полимерных изделий – 20, 25 мм.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассмотрели варианты труб для теплого пола. Подробнее — читайте далее.

Какому бренду отдать предпочтение?

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя.

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

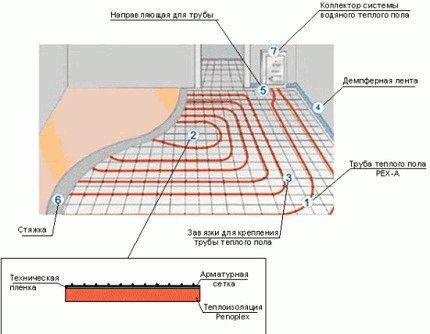

Система теплый пол
Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений

Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.

Сегодня покупатели выделяют следующих изготовителей труб:

  1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей — с их участием монтируют системы теплого пола самых разнообразных конфигураций.
  2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
  3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
  4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
  5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
  6. Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).

Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:

  1. Теплый пол под ламинат.
  2. Теплые полы под плитку.
  3. Теплый пол под дерево.
  4. Теплые полы под линолиум.

Как рассчитать необходимое количество труб?

После выбора оптимального вида трубопровода не стоит спешить с покупкой. Первым делом нужно рассчитать, сколько материала потребуется для того, чтобы обустроить качественный теплый пол.

Укладка труб по схеме спираль
В варианте укладки по типу «спираль» тепло распространяется равномерно по всей поверхности благодаря рациональному расположению витков. В схеме практически нет резких изломов, что снимает ограничение на использование труб с большим радиусом сгиба

Сделать точные подсчеты поможет начерченная на миллиметровой бумаге схема укладки. На нее переносят план комнаты в масштабе, где отображают имеющуюся бытовую технику и крупногабаритную мебель. Отопительный контур чертится на участке свободного пространства.

Различают две основных схемы прокладки:

  1. Спираль. Труба укладывается витками с двойным интервалом, которые постепенно идут к середине помещения, постоянно повторяя контур периметра. Достигнув центральной точки, они возвращаются к коллектору.
  2. Змейка. Трубопровод прокладывается вдоль всего периметра, а затем параллельно стене. Отрезки встречаются в исходной точке. В этой схеме зона, приближенная к врезке, может прогреваться сильнее удаленного участка.
  3. Сдвоенная спираль чаще всего применяется в помещениях сложной формы, когда требуется выделить участок по интенсивности обогрева.

Рекомендованная протяженность трубопровода в одном контуре – не больше 80 метров. В противном случае теплоноситель будет остывать, снижая эффективность отопления.

Если помещение слишком большое, желательно разделить его на отдельные сектора. Граничный промежуток между соседними линиями для равномерного нагрева не более 35 сантиметров — интервал должен уменьшаться в местах больших теплопотерь. Следует также учитывать 15-20-сантиметровый отступ от стен.

Укладка труб для теплого пола профессионалами
При неуверенности в своих возможностях разумнее обратиться с целью составления грамотного инженерного проекта, подбора и монтажа оборудования к профессионалам. Хоть это и предусматривает дополнительные затраты, но зато с лихвой окупается спустя короткое время

Когда чертеж готов, можно приступать к расчетам. Все предельно просто: для начала измеряется общая длина контуров, затем полученное значение умножается на масштаб. К итоговой цифре лучше прибавить несколько запасных метров.

Видео: полезная информация по выбору труб для теплого пола

author
Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Фото труб для тёплого пола

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Сшитый полиэтилен для теплого пола: плюсы выбора труб, монтаж своими руками по шагам

Источники

  • https://VseProTruby.ru/teplyy-pol/truby-iz-sshitogo-polietilena-dlya-pola.html
  • https://lucheeotoplenie.ru/teplovoe-oborudovanie/truby/truby-dlya-teplogo-pola-iz-sshitogo-polietilena.html
  • https://TrubaNet.ru/teplyjj-pol/sshityj-polijetilen-dlja-teplogo-pola.html
  • https://vodocomfort74.ru/stati/kakie-truby-dlya-vodyanogo-teplogo-pola-luchshe-vybor-proizvoditelya.html
  • https://first-apartment.ru/truby-dlya-teplogo-vodyanogo-pola.html
  • https://eurosantehnik.ru/truby-dlya-teplogo-pola-kakie-luchshe.html
  • https://otivent.com/truba-dlja-vodjanogo-teplogo-pola
  • https://sovet-ingenera.com/otoplenie/teply-pol/truby-dlya-vodyanogo-teplogo-pola.html
  • https://otoplenie-expert.com/vodyanye-teplye-poly/truba-dlya-teplogo-pola-kak-vybrat.html
  • https://santehnikguru.ru/truby-dlya-tyoplogo-pola/

Оцените статью
33 сантехника - Все о сантехнике и монтаже отопления
